１０ＧＨｚのＡＴＶ受信コンバーター

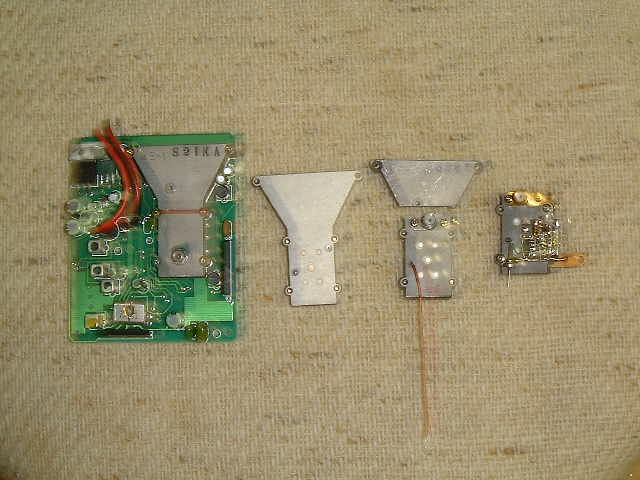

鼠取り（スピード違反用レーダー）のジャンクを入手しました。

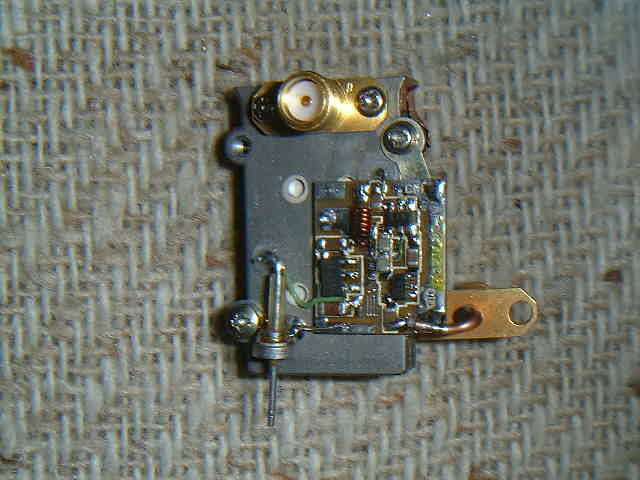

１０ＧＨＺのＡＴＶ受信コンバーターに改造したところＦＢな結果がでました。ＤＲＯのモジュールで電磁ホーンが水平方向のみなので切断してＳＭＡコネクターを取り付け更にＩＦ−ＡＭＰを測定用に仮付けしました。

ＤＲＯは１１．５ＧＨＺを発振しており１２８０ＭＨＺにするのに１１．５２ＧＨzに調整しました。ＳＧで感度測定したところ−９０ｄＢｍまで色が付くＦＢな結果が出ました。ＲＦ−ＡＭＰ無しでの感度の良さに驚いております。

de　ＪＦ１ＶＡＳ
